VALVULA GLOBO DE PISTON - CKST AºB 300lb - 2 1/2"- 6"
Acero Carbono Fundido ASTM A 216 Gr WCB
Alternativa de construcción totalmente en Acero lnox.
CONEXIONES BRIDADAS

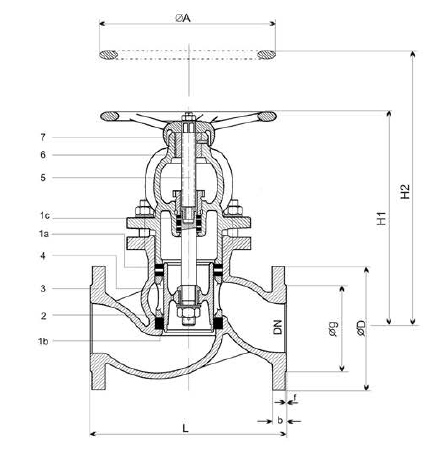

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 1c | ANILLO PRENSA | GRAF. C/INOX. Y PTFE |
| 2 | LINTERNA | HIERRO FUNDIDO ASTM A 126 Gr B |
| 3 | CUERPO | ACERO FUNDIDO ASTM A 126 Gr WCB |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | ACERO FUNDIDO ASTM A 126 Gr WCB |
| 7 | BUJE ROSCADO | BRONCE |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 60 |
| Cierre | 40 |
Presión/Temper. Ambiente
APLICACIÓN
Presión - Temp
16 bar - 450°C
40 bar - 120°C
Vapor Saturado:
Curva 2
OBSERVACIONES
- 'L' conforme norma ANSI B 16.10
- Bridas conforme norma ANSI B 16.5 - 300 Lb. Otras normas consultar.
- Terminación de bridas: rayado según ANSI B 16.10 RF.
- Salvo pedido específico, las bridas son entregadas sin perforar
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | H1 | A | H2 | D | b | g | f |
|---|---|---|---|---|---|---|---|---|---|---|
| 2 1/2 | 65 | 292 | 311 | 270 | 380 | 190.5 | 25.4 | 104.8 | 1.6 | 34.0 |
| 3 | 80 | 317 | 356 | 270 | 436 | 209.5 | 28.6 | 127 | 1.6 | 47.0 |
| 4 | 100 | 356 | 419 | 310 | 513 | 254 | 31.7 | 157.2 | 1.6 | 75.0 |
| 5 | 125 | 400 | 445 | 380 | 549 | 279.5 | 34.9 | 185.7 | 1.6 | 95 |
| 6 | 150 | 444 | 512 | 380 | 632 | 317 | 36.5 | 215.9 | 1.6 | 134 |
