VALVULA DE RETENCION UNIVERSAL GUIADA
A SEMIESFERA CRUG-B 1 1/4”-2”

CONEXIONES BRIDADAS

MODELOS:
  1. CRUG HB en hierro fundido
  2. CRUG BB en bronce fundido
  3. CRUG IB en acero inoxidable fundido
PRESIÓN MÁXIMA DE TRABAJO:
  1. 16 atmósferas en hierro
  2. 21 atmósferas en bronce
  3. 40 atmósferas en inoxidable
TEMPERATURA MÁXIMA DE TRABAJO:
  1. 250 C°
UNIVERSALMENTE UTILIZABLE

Para vapor, gas, aire, agua, aceite y otros medios, en bombas, depósitos, tuberías de todo tipo (como by-pass), calderas, consumidores de calor, purgadores de condensado, distribuidores de vapor, gas y aire.

  1. CIERRE ABSOLUTAMENTE HERMÉTICO
  2. INSTALABLE EN CUALQUIER POSICIÓN
  3. RESISTENCIA MINIMA AL FLUJO

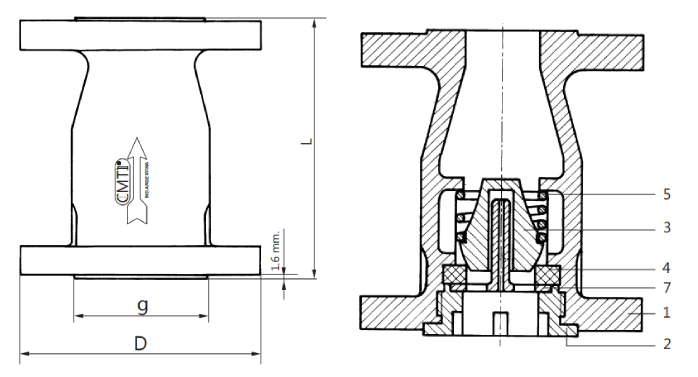

CONSTRUCCIÓN
# Partes Material
1 - 2 CUERPO Y TAPA (Ho) ASTM A 126 GrB (B) SAE 62 (INOX) AISI 304/316
3 OBTURADOR ACERO INOXIDABLE
4 ASIENTO PTFE
5 RESORTE ACERO INOX
7 GUIA OBTURADOR
DE 1 1/4" a 2"		 ACERO INOXIDABLE

TEST HIDROSTÁTICO
Ho Bce Inox
bar
Cuerpo 24 32 60
Cierre 24 22 40
DIMENSIONES
DIAMETRO ENTRE CARAS mm. Ø DE BRIDAS mm. Ø RESALTE mm. PRESION APERTURA kg/cm2 (aprox.) Peso grs.
pulg. mm. L D g
1 1/4 30 140 117.5 63.5 0.200 3500
1 1/2 40 165 127.0 73.0 0.200 5500
2 50 203 152.4 92.1 0.250 8700
OBSERVACIONES
  • Entrecaras según ANSI B 16.10 clase 150.
  • Bridas según ANSI B 16.5 clase 150 RF.
  • Las bridas, salvo pedido específico, se entregan sin perforar.
