VALVULA DE RETENCION HORIZONTAL CKRHS-R 1/2”-2”

Cierre a obturador cónico - CKRHS-R

Alternativas de construcción: Acero, Acero Inox., Hierro, Bronce

CONEXIONES ROSCADAS


TEST HIDROSTÁTICO
Material bar
Acero y Acero inox. 60
Ho Fundido 24
Bronce 32

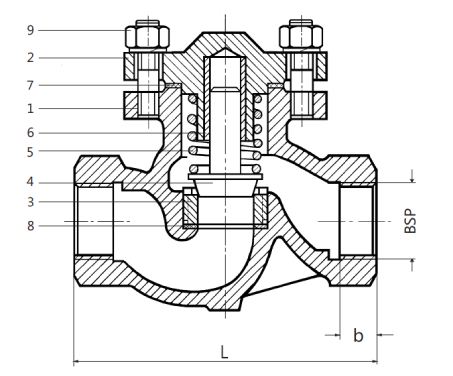

CONSTRUCCIÓN
Partes Material
1 CUERPO Acero, Acero INox., Ho Fo, Bronce.
2 TAPA Acero, Acero INox., Ho Fo, Bronce.
3 ASIENTO INOXIDABLE
4 OBTURADOR INOXIDABLE
5 RESORTE INOXIDABLE
6 BUJE GUIA BRONCE
7 JUNTA TAPA FIBRA ARAMIDA/GRAFITO
8 JUNTA ASIENTO FIBRA ARAMIDA/GRAFITO
9 TUERCA TAPA ACERO

MODELOS:
  • CKRHS-HR en Hierro Fundido
  • CKRHS-AR en Acero Fundido
  • CKRHS-IR en Acero Inoxidable Fundido
  • CKRHS-BR en Bronce Fundido
PRESION MAXIMA DE TRABAJO: a 130°C
  • CKRHS-HR 16 atmósferas
  • CKRHS-BR 21 atmósferas
  • CKRHS-IR 40 atmósferas
  • CKRHS-AR 40 atmósferas

A temperaturas mayores ver tabla de límites de presión y temperatura para vapor saturado.

OBSERVACIONES
  1. Extremos roscados STD BSP. Otras roscas consultar.
  2. Entrecaras (L) según plano.
  3. También se fabrican con obturador plano con PTFE.
DIMENSIONES
DN VALVULA Peso Aprox. (Kg.)
1/2 15 1/2 100 15 1,000
3/4 20 3/4 120 16 1,750
1 25 1 135 17 3,100
1 1/4 30 1 1/4 160 20 4,700
1 1/2 40 1 1/2 185 22 6,500
2 50 2 220 26 9,500
