VALVULA DE RETENCION HORIZONTAL
Cierre a obturador cónico - CKRHS-HB 1/2"- 6"
Alternativas de construcción: Hierro, Bronce
CONEXIONES BRIDADAS
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 24 |
| Cierre | 24 |

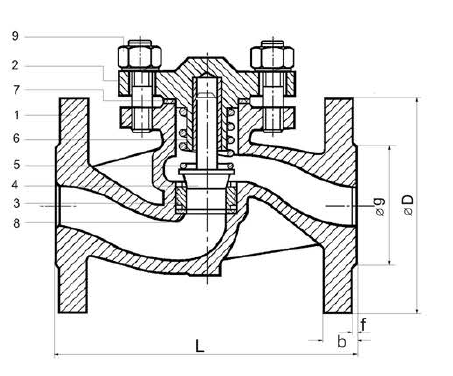

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1 | CUERPO | Ho Fo BRONCE |
| 2 | TAPA | Ho Fo BRONCE |
| 3 | ASIENTO | INOXIDABLE |
| 4 | OBTURADOR | INOXIDABLE |
| 5 | RESORTE | INOXIDABLE |
| 6 | BUJE GUIA | BRONCE |
| 7 | JUNTA TAPA | FIBRA SINTETICA C/GRAF. |
| 8 | JUNTA ASIENTO | FIBRA SINTETICA C/GRAF. |
| 9 | TUERCA TAPA | ACERO |
MODELOS:
- CKRHS-HB en Hierro Fundido
- CKRHS-BB en Bronce Fundido
PRESION MAXIMA DE TRABAJO: a 130°C
- CKRHS-HB 16 atmósferas
- CKRHS-BB 21 atmósferas
A temperaturas mayores ver tabla de límites de presión y temperatura para vapor saturado.
OBSERVACIONES
- Terminación de bridas: rayado según ANSI B 16.10 S150 RF
- Salvo pedido específico, las bridas son entregadas sin perforar.
- A pedido, las bridas pueden dimensionarse según DIN o ANSI S300 (en todas las medidas).
- También se fabrica con obturador plano con PTFE.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | D | b | g | f |
|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 130 | 88.9 | 11.1 | 34.9 | 1.6 | 2.25 |
| 3/4 | 20 | 150 | 98.4 | 12.7 | 42.9 | 1.6 | 3.50 |
| 1 | 25 | 160 | 107.9 | 14.3 | 50.8 | 1.6 | 4.75 |
| 1 1/4 | 32 | 180 | 117.5 | 15.9 | 63.5 | 1.6 | 7.70 |
| 1 1/2 | 40 | 200 | 127 | 17.5 | 73 | 1.6 | 9.50 |
| 2 | 50 | 230 | 152.4 | 19 | 92.1 | 1.6 | 13.00 |
| 2 1/2 | 65 | 290 | 177.8 | 22.2 | 104.8 | 1.6 | 26.00 |
| 3 | 75 | 310 | 190.5 | 23.8 | 127 | 1.6 | 33.00 |
| 4 | 100 | 350 | 228.6 | 23.8 | 157.2 | 1.6 | 50.00 |
| 5 | 125 | 400 | 254 | 23.8 | 185.7 | 1.6 | 86.00 |
| 6 | 150 | 444 | 279.4 | 25.4 | 215.9 | 1.6 | 110.00 |
